Dây thép lò xo 16-50mm

Giá: Liên hệ Lượt xem: 923 Hàng mới

Các loại thép cacbon lò xo, có modum đàn hồi cao có kích thước từ 16mm-50mm, thường được gọi là thép lò xo thông dụng, giá thành sản phẩm ở mức trung bình lên được sử dụng nhiều trong ngành chế tạo ô tô, máy kéo, vận tải đường sắt lò xo xe lửa, lò xo bàn cân, lò xo sàng rung, lò xo máy kẹp hàm, máy nghiền côn, lò xo cấp liệu rung trong ngành khai thác mỏ.

Chi tiết sản phẩm

Thép lò xo có hàm lượng carbon cao (%C 0,5 - 0,7 ) được tôi luyện ở nhiệt độ 400-500 độ C nhằm đạt được giới hạn đàn hồi và độ bền tích thoát cao. Các loại thép lò xo không lớn và hình dạng it phức tạp thường được chế tạo qua nhiệt luyện.

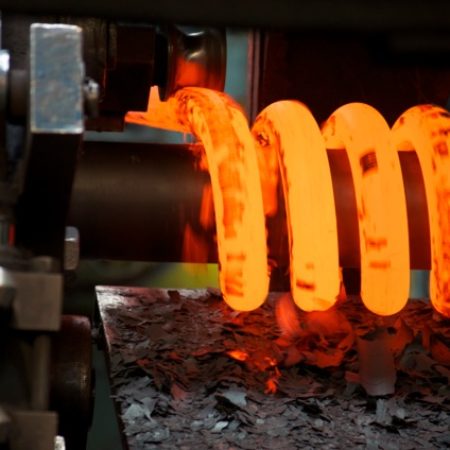

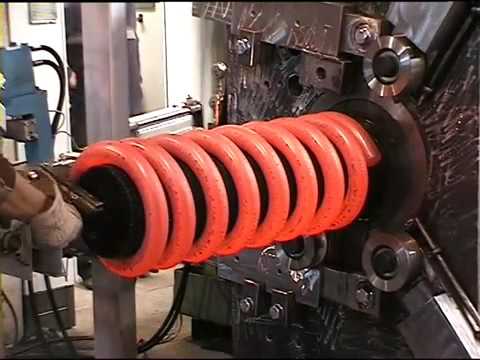

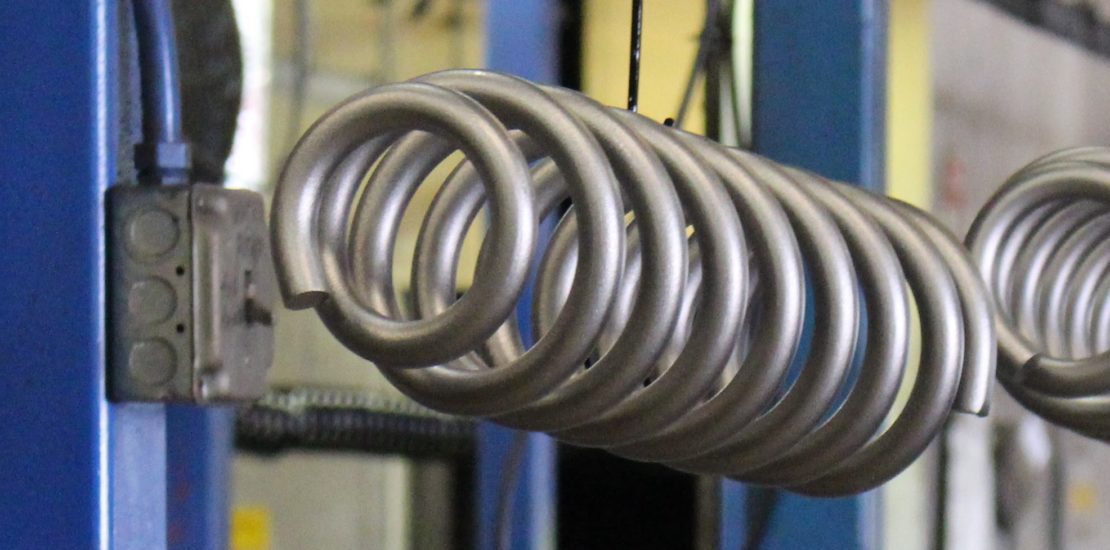

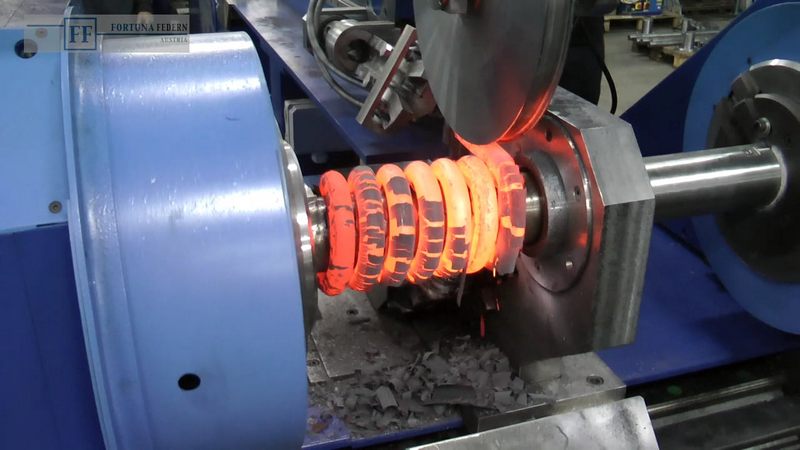

Đối với thép lò xo có kích thước lớn khi gia công sản xuất ta còn cần đòi hỏi lực quấn lớn thì ta phải dùng thép ở trạng thái ủ. Thông thường để sản xuất các loại lò xo lớn thì người ta phải tiện các khuôn lõi lò xo và quấn lò xo trên máy tiện, máy phay hoặc hộp số chuyên dụng…, Lò xo sau khi gia công sản xuất sẽ được nhiệt luyện tôi, nhúng dầu và giam ủ để đạt độ cứng và đàn hồi cao nhất.

Ứng dụng các loại mác thép lò xo:

+ Mác thép Si ( 50Si2, 60Si2, 70Si3A ) thường được dùng làm lò xo có chiều dài 18mm. Riêng mác thép 60SiMnA vì hạn chế được nhược điểm giảm độ bền, nên được dùng để chế tạo thép lò xo có chiều dài nhỏ hơn 14mm.

+ Mác thép 50CrVA, 50CrMnVA có khả năng chịu đựng được nhiệt độ cao hơn, độ dai cao hơn vì được tôi luyện ở khoảng 5200 độ C.

+ Mác thép 60Si2CrA và 60Si2Ni2A có kích thước độ dày <50mm thường được dùng sản xuất chế tạo nhíp ô tô có tải trọng nặng khi làm việc.

+ Mác thép 70Si3A, 60Si2CrA, 60Si2Ni2A có cơ tính và mác thép cao nhất trong các loại thép lò xo. Với độ bền, độ cứng cao thép mác này được sử dụng trong những môi trường làm việc đặc biệt, tác dụng lực lên bề mặt làm việc cao.

* Bảng thông số các thành phần mác thép

Mác thép lò xo	Thành phần hóa học %					Ứng dụng	Nhiệt luyện
Mác thép lò xo	C	Mn	Si	Cr	Khác	Ứng dụng	Nhiệt luyện
C70	0,67-0,75	0,5-0,8	0,17-0,37	<0,25	-	Chế tạo lò xo, nhịp loại thường	* Nhiệt luyện lò xo để có giới hạn đàn hồi cao hơn. * Với các mác thép có chứa Si, khi nung phải chú ý bảo vệ chống thoát Cacbon (C) * Các mác thép có Mn, không được để thời gian nung quá dài.
65Mn	0,62-0,70	0,9-1,2	0,17-0,37	-	-	Chế tạo lò xo, nhịp loại thường
60C2	0,57-0,65	0,6-0,9	1,5-2,0	-	-	Chế tạo lò xo, nhịp chịu tải lớn, có chiều dày 18mm
60Si Mn	0,55-0,65	0,8-1,0	1,30-1,80	-	-	Chế tạo lò xo, nhịp chịu tải lớn, có chiều dày 18mm
30CrV	0,46-0,54	0,5-0,8	0,17-0,37	0,8-1,1	0,1-0,2%V	Chế tạo lò xo nhỏ, chịu nhiệt độ đến 300 độ C
60Si CrA	0,56-0,64	0,5-0,8	1,40-1,80	0,7-1,0		Chế tạo Lò Xo, chịu tải nặng và quan trọng.
60Si	0,56-0,64	0,5-0,8	1,40-1,80		1,4-1,7%Ni	Chế tạo Lò Xo, chịu tải nặng và quan trọng.
